Odpowietrzanie układu hamulcowego z ABS nie zawsze kończy się na odkręceniu odpowietrzników przy kołach. W wielu autach problemem pozostaje powietrze uwięzione w module hydraulicznym, czyli w części potocznie nazywanej pompą ABS. To właśnie tam klasyczna procedura często przestaje wystarczać. Efekt jest prosty: pedał nadal jest miękki, a układ nie pracuje tak, jak powinien.
Nie każdy samochód wymaga identycznego postępowania. Dużo zależy od konstrukcji układu, typu sterownika i tego, co było wcześniej rozpinane. W praktyce różnica między prostym odpowietrzeniem po wymianie klocków a pracą po wymianie pompy hamulcowej lub przewodu elastycznego bywa bardzo duża.
Rola pompy ABS w układzie hamulcowym

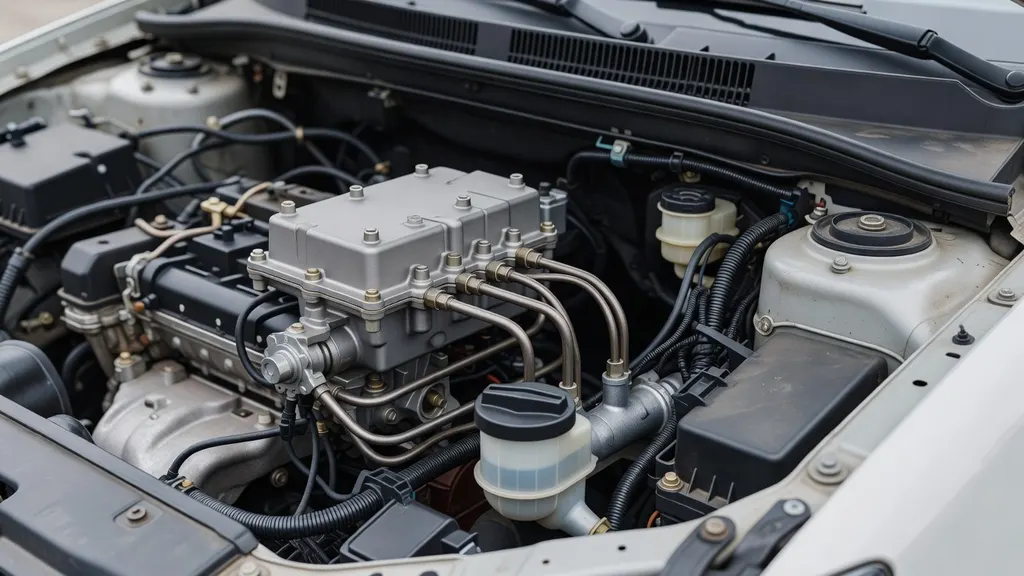

Pompa ABS nie działa osobno od reszty hydrauliki. Jest częścią zespołu, w którym znajdują się zawory, kanały przepływu płynu i sterowanie elektroniczne. Podczas normalnego hamowania płyn trafia z pompy hamulcowej do obwodów kół, ale po drodze przechodzi przez moduł hydrauliczny ABS. Jeśli do tego miejsca dostanie się powietrze, jego usunięcie bywa trudniejsze niż z samego zacisku.
Powietrze może zatrzymać się w kilku punktach układu: w przewodach sztywnych, elastycznych, w zaciskach, w pompie hamulcowej i właśnie w bloku ABS. To nie jest ten sam problem. Zapowietrzenie zacisku daje inne objawy niż powietrze zamknięte w komorach modulatora. W warsztacie widać to dość szybko: płyn przy kole jest już czysty, bąbelków brak, a pedał nadal wpada głębiej niż powinien.
Znaczenie ma też sama architektura układu. W starszych konstrukcjach z prostszym ABS-em część powietrza udaje się wypchnąć klasycznie. W nowszych samochodach, szczególnie z ESP, kontrolą trakcji i rozbudowanym rozdziałem ciśnienia, zawory pozostają zamknięte bez aktywacji serwisowej. Wtedy płyn nie przepływa przez wszystkie kanały. I to jest sedno problemu.
Sytuacje, w których odpowietrzenie pompy ABS staje się konieczne
Najczęściej dzieje się tak po naprawach, które otwierają układ głębiej niż przy samym kole. Wymiana zacisku, przewodu hamulcowego, pompy hamulcowej albo elementów modułu ABS zwiększa ryzyko przedostania się powietrza do części hydraulicznej sterownika. Podobnie kończy się opróżnienie zbiorniczka płynu. Jeśli poziom spadnie za nisko, powietrze trafia dalej niż do górnej części układu.
Dłuższy postój auta też potrafi pogorszyć pracę hydrauliki, choć sam z siebie rzadziej jest jedyną przyczyną. Po kilku miesiącach bez ruchu bardziej ujawniają się stare problemy: korozja odpowietrzników, osad w płynie, zawieszające się elementy hydrauliczne. To potem komplikuje odpowietrzanie.
Objawy nie są szczególnie wyszukane. Miękki pedał hamulca, nierówna reakcja po kilku naciśnięciach, wydłużony skok albo poprawa dopiero po szybkim pompowaniu to sygnały, że w układzie nadal jest gaz. Czasem dochodzi do tego kontrolka ABS lub ESP, jeśli sterownik wykryje nieprawidłową pracę pompy albo ciśnienia.
Bywa jednak i tak, że odpowietrzanie samej pompy ABS nie jest potrzebne. Po wymianie jednego zacisku lub przewodu na końcu obwodu, jeśli zbiorniczek nie został opróżniony, a powietrze nie cofnęło się do modułu, wystarcza prawidłowe odpowietrzenie kół. Tyle że trzeba to potwierdzić zachowaniem pedału, a nie założeniem.
Warunki techniczne i przygotowanie układu do pracy
Podstawą jest właściwy płyn hamulcowy zgodny z wymaganiem producenta auta, najczęściej DOT 4 lub DOT 4 LV w nowszych układach. Mieszanie płynów o niewłaściwej specyfikacji pogarsza pracę zaworów i może zmienić lepkość przy niskiej temperaturze. Przy ABS to ma znaczenie.
Przed rozpoczęciem prac układ musi być szczelny. Luźny przewód, sączący się zacisk albo uszkodzony odpowietrznik sprawiają, że całe odpowietrzanie nie ma sensu. To widać w praktyce: płyn leci, pedał chwilowo twardnieje, po chwili wszystko wraca do punktu wyjścia. Nie dlatego, że ABS jest skomplikowany, tylko dlatego, że układ dalej zasysa powietrze.
Potrzebne jest też stabilne zasilanie elektryczne. Podczas procedury serwisowej zapłon bywa włączony przez dłuższy czas, a pompa i zawory ABS pobierają sporo prądu. Słaby akumulator potrafi przerwać aktywację modułu albo wywołać błędy. W serwisach często podpina się zasilacz podtrzymujący 12 V o wydajności 20-50 A. To nie jest detal.

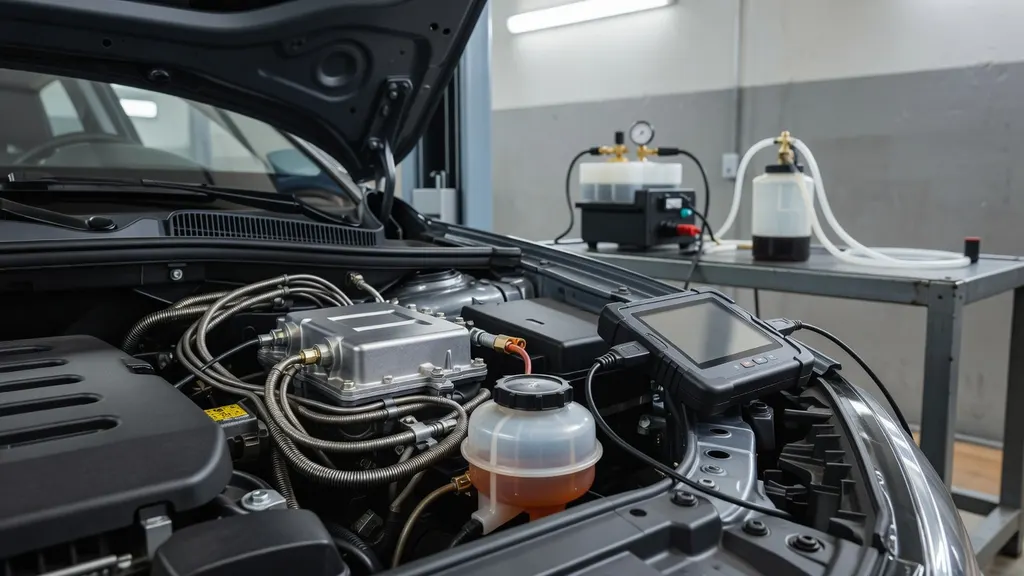

W prostszych układach wystarczają dwie osoby i klasyczny zestaw do odpowietrzania. Gdy trzeba uruchomić zawory w bloku hydraulicznym, przydaje się urządzenie ciśnieniowe i tester diagnostyczny. Praca przy hamulcach wymaga też stabilnego ustawienia auta, czystych narzędzi i pilnowania poziomu płynu. Tu nie ma miejsca na improwizację.
Przebieg odpowietrzania w układzie z ABS
Sam przebieg zależy od konkretnego modelu. Producent może wymagać pracy przy wyłączonym silniku, przy samym zapłonie albo przy uruchomionej jednostce. Zdarzają się też procedury mieszane, gdzie najpierw odpowietrza się układ klasycznie, a dopiero później aktywuje blok ABS testerem. Kolejność nie jest przypadkowa.
W wielu autach zaczyna się od odpowietrzenia obwodów przy kołach według ustalonej sekwencji. Często jest to koło najdalsze od pompy hamulcowej, potem kolejne, ale nie zawsze. W układach diagonalnych i przy różnych wersjach nadwozia kolejność może się zmieniać. Dokumentacja serwisowa ma tu pierwszeństwo przed obiegowymi zasadami.
Trzeba też rozdzielić dwa etapy: usunięcie powietrza z przewodów i zacisków oraz usunięcie go z modułu ABS. To nie to samo. Jeśli blok hydrauliczny był pusty albo rozpinany, samo odpowietrzanie przy kołach rzadko daje pełny efekt. Pedał potrafi stwardnieć dopiero po aktywacji zaworów i krótkiej pracy pompy.
Odpowietrzanie pompy ABS
Powietrze pozostaje w bloku hydraulicznym wtedy, gdy dostało się do komór zaworowych i kanałów, przez które przy zwykłym odpowietrzaniu płyn nie przepływa z odpowiednią intensywnością. Dotyczy to szczególnie sytuacji po wymianie modułu, pompy hamulcowej lub po całkowitym opróżnieniu układu. Wtedy standardowe pompowanie pedałem nie otwiera wszystkich dróg przepływu.
Charakterystyczny objaw jest dość powtarzalny: po odpowietrzeniu kół pedał poprawia się, ale nadal bierze nisko albo robi się twardszy dopiero po drugim i trzecim naciśnięciu. Spotyka się też przypadki, w których po nocnym postoju problem wraca. To częsty ślad powietrza uwięzionego w module.
Procedura serwisowa polega na krótkiej aktywacji zaworów i pompy przez tester diagnostyczny. Sterownik otwiera obwody sekwencyjnie, wprawia płyn w ruch i pozwala przesunąć pęcherze do miejsc, z których da się je usunąć przez odpowietrzniki. Cykle są krótkie. Kilka lub kilkanaście sekund wystarcza, po czym wraca się do odpowietrzania przy kołach.
W niektórych autach stosuje się powtarzanie tej sekwencji dwa albo trzy razy. Najpierw moduł, potem koła, znów moduł i znów koła. Brzmi prosto, ale bez testera nie da się odtworzyć działania zaworów w pełnym zakresie.
Odpowietrzanie obwodów przy kołach
Po pracy z modułem ABS trzeba wrócić do odpowietrzników przy kołach, bo właśnie tam trafia powietrze wypchnięte z bloku hydraulicznego. Płyn powinien wypływać równym strumieniem, bez piany i bez pęcherzyków. Gdy w przewodzie odpowietrzającym pojawiają się pojedyncze bąble po aktywacji pompy ABS, to normalne. Na tym etapie właśnie o to chodzi.
Poziom płynu w zbiorniczku musi pozostawać stale powyżej minimum. Jeden moment nieuwagi wystarczy, by zassać powietrze od góry i wrócić do początku. To jeden z najczęstszych błędów przy domowym odpowietrzaniu. W praktyce dzieje się częściej, niż się przyznaje.
Znaczenie ma też tempo pracy. Zbyt szybkie pompowanie pedałem napowietrza płyn i utrudnia ocenę efektu. Lepiej pracować spokojnie, z pełnym zamknięciem odpowietrznika przed puszczeniem pedału, jeśli używana jest metoda ręczna. Przy urządzeniu ciśnieniowym kontrola jest łatwiejsza, bo przepływ jest bardziej stabilny.
Znaczenie diagnostyki komputerowej i procedur serwisowych
W nowszych układach tester diagnostyczny nie jest dodatkiem, tylko warunkiem wykonania pracy. Dotyczy to wielu modeli z systemami Bosch, ATE, TRW czy Continental, szczególnie gdy ABS współpracuje z ESP i elektronicznym rozdziałem siły hamowania. Bez wejścia w funkcję serwisową zawory pozostają w pozycjach, które nie pozwalają skutecznie usunąć powietrza z całego modułu.
Manualne odpowietrzanie działa inaczej niż procedura serwisowa. Ręcznie można wytworzyć ciśnienie w obwodzie, ale nie da się z zewnątrz sterować każdą sekcją bloku hydraulicznego. Tester robi to bezpośrednio przez sterownik. I to robi różnicę.
Rozwiązania stosowane przez producentów są różne. W części aut grupa VAG przewiduje procedurę Basic Settings lub odpowiadającą jej funkcję serwisową w testerze. W modelach BMW, Mercedes-Benz czy Ford również spotyka się dedykowane rutyny odpowietrzania modułu DSC lub ABS/ESP. W autach japońskich bywa prościej, ale też nie zawsze. Nie ma jednej uniwersalnej metody dla wszystkich.
Domowe sposoby mają wyraźne ograniczenia. Próby wymuszenia pracy ABS przez jazdę i hamowanie na śliskiej nawierzchni po wcześniejszym odpowietrzeniu czasem poprawiają efekt, ale nie zastępują procedury serwisowej. To rozwiązanie nie daje kontroli nad przepływem i nie nadaje się do auta, w którym układ był pusty albo rozbierany głębiej.
Pozostawienie powietrza w module kończy się nie tylko miękkim pedałem. Zdarza się nierówny rozkład ciśnienia między osiami, wydłużona reakcja hamulców i błędy zapisane w sterowniku. W skrajnym przypadku samochód nie powinien wracać na drogę.
Najczęstsze błędy i ich skutki dla działania hamulców
Najbardziej typowy błąd to pominięcie samego modułu ABS po tym, jak układ został opróżniony lub rozpięty przed blokiem hydraulicznym. Właściciel odpowietrza wszystkie koła, widzi czysty płyn i uznaje temat za zamknięty. A pedał dalej nie pracuje prawidłowo. To klasyczna pułapka.
Druga sprawa to niewłaściwa kolejność kół. Jeśli jest sprzeczna z układem obwodów w danym modelu, część powietrza może zostać przesunięta zamiast usunięta. Podobny efekt daje dopuszczenie do spadku poziomu płynu w zbiorniczku. Jedno i drugie marnuje czas.
Nie pomaga też zbyt agresywne pompowanie pedałem. Po kilku szybkich ruchach pedał może chwilowo stwardnieć i dać fałszywe wrażenie poprawy. Po krótkiej chwili problem wraca. W praktyce to częsty błąd interpretacji, szczególnie przy autach po większej naprawie hydrauliki.
Zdarza się również mylenie odpowietrzania pompy ABS z odpowietrzaniem pompy hamulcowej. To dwa różne miejsca i dwa różne problemy. Jeśli pompa hamulcowa ma wewnętrzny przeciek albo uszkodzone uszczelnienia, żadna procedura odpowietrzania modułu ABS nie przywróci prawidłowego skoku pedału.
Skutki są konkretne: miękki pedał, nierówna siła hamowania, świecące kontrolki, przejście sterownika w tryb awaryjny, a czasem całkowite unieruchomienie auta do czasu usunięcia błędu. Krótko mówiąc, układ hamulcowy przestaje być przewidywalny.
Ocena efektu odpowietrzania i moment przekazania auta do warsztatu
Po zakończeniu prac pedał hamulca powinien być wyraźnie stabilny i twardnieć w przewidywalnym punkcie skoku. Przy testach statycznych nie powinien powoli opadać pod stałym naciskiem. Jeśli wpada głębiej z każdą próbą albo poprawia się dopiero po kilkukrotnym pompowaniu, układ nadal wymaga pracy lub ma usterkę mechaniczną.
Trzeba też sprawdzić szczelność wszystkich połączeń, poziom płynu i zachowanie auta na postoju po uruchomieniu silnika. Samo uruchomienie silnika zmienia odczucie pedału przez wspomaganie, więc ocena musi uwzględniać oba stany. To prosty test, ale mówi dużo.
Próba drogowa powinna być ostrożna i krótka. Najpierw lekkie hamowania przy małej prędkości, potem mocniejsze, z obserwacją toru jazdy i reakcji pedału. Działanie ABS można ocenić dopiero w bezpiecznych warunkach, gdy układ bazowy pracuje poprawnie. Jeśli podczas hamowania auto ściąga, pedał pulsuje nienaturalnie albo pojawiają się kontrolki, dalsza jazda nie ma uzasadnienia.
Są też objawy, które wskazują już nie na powietrze, lecz na problem mechaniczny lub elektroniczny: zapieczony zacisk, wewnętrznie uszkodzony przewód elastyczny, nieszczelna pompa hamulcowa, wadliwy moduł ABS, czujnik ciśnienia albo błąd zasilania sterownika. Wtedy kolejne próby odpowietrzania niczego nie załatwią. Po prostu nie.
Moment przekazania auta do warsztatu jest prosty do uchwycenia: gdy producent wymaga aktywacji serwisowej, a nie ma odpowiedniego testera; gdy po prawidłowym odpowietrzeniu kół pedał nadal jest nieprawidłowy; gdy pojawiają się błędy ABS lub ESP; gdy układ był rozbierany głęboko i brak dokumentacji serwisowej dla konkretnego modelu. Przy hamulcach dokumentacja i właściwa procedura naprawdę robią różnicę.
