Podłączenie radia samochodowego nie sprowadza się do wsunięcia urządzenia w deskę i spięcia dwóch kostek. W praktyce najwięcej problemów pojawia się tam, gdzie nowe radio trafia do auta z innym standardem instalacji niż ten, który przewidział producent odbiornika. Sama obudowa pasuje, a urządzenie nie zapamiętuje stacji, nie reaguje na kluczyk albo milczy w połowie głośników. To częsty obraz.
Znaczenie ma zarówno mechaniczne dopasowanie radia do miejsca montażu, jak i zgodność przewodów zasilających, głośnikowych oraz sterujących. Dochodzi do tego antena, wzmacniacz, sterowanie z kierownicy, a w nowszych autach także komunikacja z elektroniką pokładową. Im nowszy samochód, tym mniej miejsca na przypadek.
Zgodność radia z instalacją samochodu
Pierwsza kwestia to format obudowy. Radio 1 DIN ma wysokość 50 mm, a 2 DIN 100 mm. Różnica wydaje się oczywista, ale właśnie tu zaczynają się ograniczenia deski rozdzielczej. Jeśli auto ma fabrycznie wnękę 1 DIN, montaż urządzenia 2 DIN wymaga innej ramki, często też przebudowy panelu środkowego. Nie zawsze jest to możliwe bez wymiany większej części konsoli.
Drugą sprawą jest pochodzenie urządzenia. Radio fabryczne bywa zintegrowane z wyświetlaczem, komputerem pokładowym, czujnikami parkowania albo klimatyzacją. Niefabryczne odbiorniki są prostsze pod względem własnej elektroniki, ale trudniejsze do pełnej integracji z autem. W starszych modelach kończy się na prostym adapterze. W nowszych często potrzebny jest interfejs współpracujący z magistralą danych.

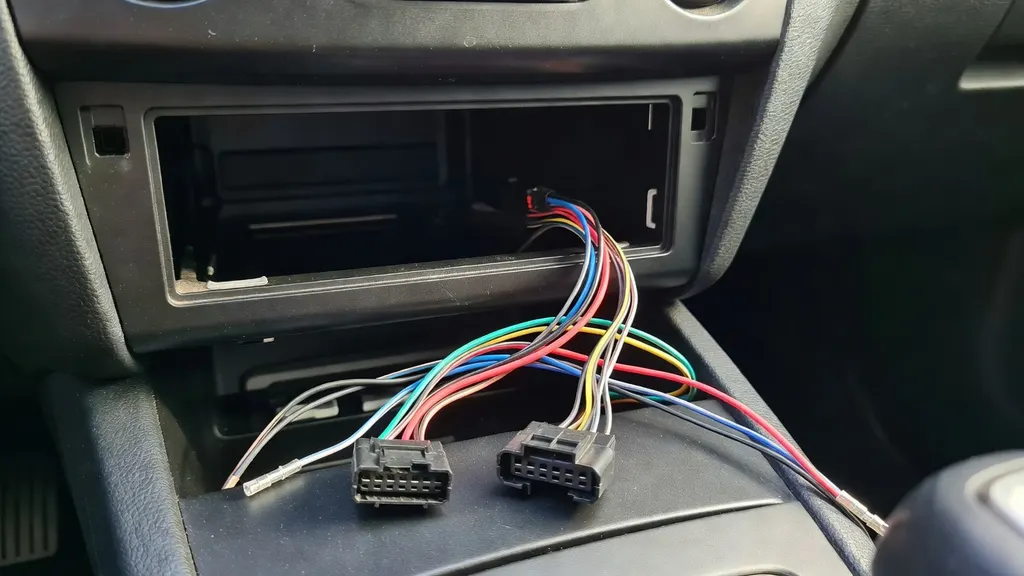

Same złącza też nie są jednolite. W wielu autach spotyka się kostki ISO, ale obok nich funkcjonują złącza Quadlock, rozwiązania producentów japońskich i wiązki o własnym układzie pinów. Radio aftermarketowe często ma własną kostkę po stronie urządzenia i przejście na ISO po stronie auta. To nie jest detal. Od tego zależy, czy zasilanie i głośniki trafią we właściwe miejsca.
Adaptery przejściowe są po to, by uniknąć cięcia fabrycznej instalacji. To ważne nie tylko ze względów estetycznych. Oryginalna wiązka zachowuje wtedy ciągłość, a późniejszy powrót do radia fabrycznego nie wymaga improwizacji. W warsztacie widać to regularnie: auta z pociętymi przewodami wracają po latach z problemem, którego dało się uniknąć prostą przejściówką.
Liczy się również to, co dzieje się wokół samego odbiornika. Kieszeń montażowa, ramka maskująca i ilość miejsca za radiem mają wpływ na końcowy montaż. Czasem radio da się podłączyć poprawnie, ale nie daje się go wsunąć do końca, bo z tyłu blokuje je wiązka, adapter antenowy albo moduł sterowania z kierownicy. I wtedy zaczyna się siłowanie z deską. Niepotrzebnie.
Układ elektryczny radia samochodowego
Podstawowy układ elektryczny radia opiera się na kilku przewodach o konkretnych funkcjach. Najważniejszy to stałe zasilanie 12 V, oznaczane jako BAT lub B+. Ten przewód odpowiada za podtrzymanie pamięci ustawień, zapisanych stacji, korektora i zegara. Gdy go brakuje albo jest zamieniony z innym obwodem, radio uruchamia się, ale po wyjęciu kluczyka wraca do ustawień fabrycznych.
Osobno działa zasilanie po stacyjce, określane jako ACC. To ono decyduje, czy radio włącza się po przekręceniu kluczyka i wyłącza po zgaszeniu auta. W wielu samochodach europejskich i azjatyckich właśnie tu pojawia się różnica względem standardowego układu pinów w radioodtwarzaczach uniwersalnych. Efekt jest prosty: urządzenie działa, lecz logika uruchamiania jest odwrotna od oczekiwanej.
Masa ma mniejsze znaczenie tylko pozornie. Słaby punkt masowy skutkuje niestabilną pracą, zakłóceniami, zanikaniem dźwięku albo samoczynnym resetem urządzenia. Takie objawy nie zawsze wyglądają jak problem z masą, dlatego bywają mylone z uszkodzonym radiem. A winny bywa jeden luźny styk.
W wielu instalacjach występuje też przewód sterujący anteną automatyczną lub wzmacniaczem. Po uruchomieniu radia pojawia się na nim napięcie sterujące, najczęściej 12 V. Ten sygnał włącza aktywną antenę albo zewnętrzny wzmacniacz audio. Gdy nie zostanie podłączony, radio działa, ale odbiór stacji jest słaby albo system nagłośnienia pozostaje martwy.
Dodatkowe obwody obejmują podświetlenie, wyciszanie po sygnale telefonu, sygnał biegu wstecznego, hamulca postojowego czy sterowanie kamerą. Nie każde radio ich potrzebuje. W prostym odbiorniku 1 DIN część tych wejść pozostaje niewykorzystana. W rozbudowanej stacji multimedialnej brak jednego przewodu może zablokować konkretną funkcję.
Kolory przewodów i ich funkcje
W świecie radioodtwarzaczy przyjęły się dość czytelne oznaczenia kolorystyczne. Żółty oznacza stałe zasilanie, czerwony zasilanie po stacyjce, czarny masę, niebieski sterowanie anteną lub wzmacniaczem. Pary głośnikowe mają wspólny kolor bazowy i przewód z czarnym paskiem dla bieguna ujemnego. To porządkuje pracę, ale tylko po stronie producenta radia.
Instalacja samochodu nie musi trzymać się tych samych kolorów. I często się nie trzyma. Dlatego przewody łączy się według funkcji i układu pinów, a nie wyłącznie według barw izolacji. To jedna z podstawowych zasad. Sam kolor bywa mylący.
Przewody głośnikowe muszą zachować pary oraz biegunowość. Jeśli plus i minus w jednym kanale zostaną odwrócone, głośnik nadal zagra, ale scena dźwiękowa i bas wyraźnie ucierpią. Da się to usłyszeć od razu. Szczególnie wtedy, gdy przednie drzwi pracują w przeciwfazie.
Przygotowanie miejsca montażu i demontaż starego radia
Przed rozpoczęciem prac odłącza się akumulator, najczęściej przez zdjęcie klemy ujemnej. Chodzi o uniknięcie zwarcia podczas wypinania kostek i kontaktu narzędzi z elementami instalacji. W samochodach z rozbudowaną elektroniką trzeba przy tym zachować ostrożność i kolejność działań zgodną z procedurą producenta, bo radio jest tylko jednym z elementów całego układu.
Do wyjęcia fabrycznego odbiornika potrzebne bywają specjalne klucze demontażowe. W innych autach wystarczą łyżki do tapicerki, wkrętaki Torx i niewielka latarka. Ramki ozdobne i boczne panele schodzą różnie. Czasem lekko, czasem trzymają bardzo mocno i łatwo połamać zatrzaski. To widać szczególnie w starszych deskach, gdzie plastik jest już twardy i kruchy.
Po wyjęciu starego radia nie warto od razu wpinać nowego. Najpierw trzeba ocenić stan kostek, przewodów i samego miejsca montażu. Przepalone styki, luźne piny, ślady po amatorskich przeróbkach albo taśma izolacyjna zamiast złącza to sygnał, że instalacja wymaga uporządkowania. To zdarza się często w autach po kilku zmianach właściciela.

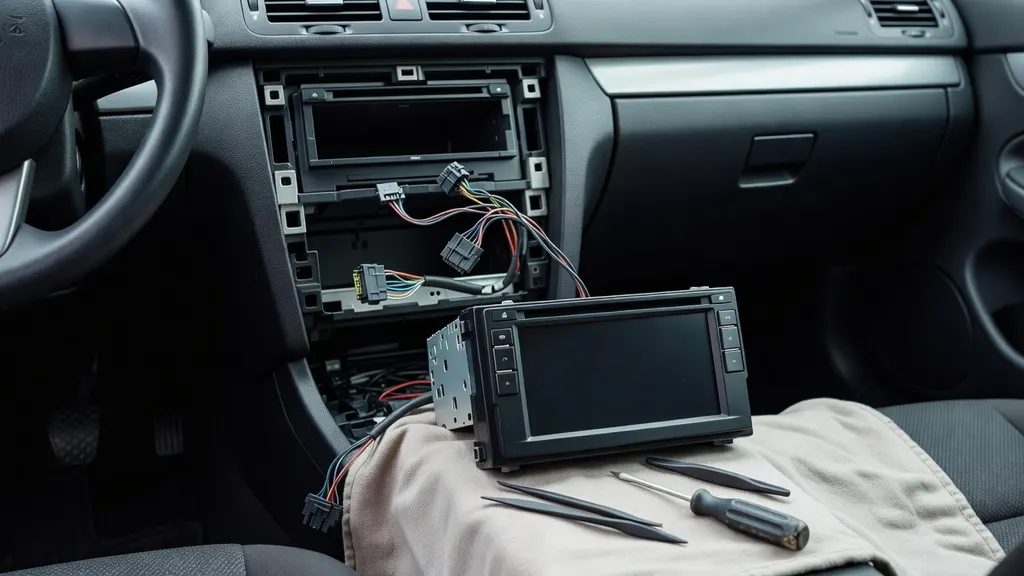

Na tym etapie identyfikuje się również przewód antenowy, ewentualne osobne złącza sterujące, instalację wzmacniacza oraz przewody prowadzące do głośników. Dobrze zrobiony montaż zaczyna się od rozpoznania tego, co już jest w aucie. Dopiero potem ma sens łączenie nowego sprzętu.
Schemat połączeń przewodów i złączy
Najprostszy układ obejmuje dwie kostki: zasilającą i głośnikową. W standardzie ISO jedna odpowiada za zasilanie, masę i sygnały pomocnicze, druga za cztery kanały głośnikowe. Jeśli auto i radio korzystają z tego samego standardu pinów, montaż bywa szybki. W przeciwnym razie potrzebna jest przejściówka lub korekta przewodów w adapterze.
Kluczowe jest łączenie przewodów według funkcji. Stałe 12 V trafia do wejścia pamięci, ACC do wejścia po stacyjce, masa do masy, a przewód sterujący do odpowiedniego wyjścia anteny lub wzmacniacza. Błędy w tej części nie zawsze kończą się całkowitym brakiem działania. Czasem radio działa pozornie poprawnie, ale rozładowuje akumulator albo nie gaśnie po wyjęciu kluczyka.
Adaptery i przejściówki muszą mieć zgodny układ pinów. Sama zgodność kształtu wtyczki nie wystarcza. To częsty problem przy tanich zamiennikach, które mechanicznie pasują, ale mają inaczej rozpisane przewody zasilające. Skutek jest prosty: wszystko da się podłączyć, tylko nic nie działa tak, jak powinno.
Przy zamianie radia fabrycznego na uniwersalne bardzo często trzeba zamienić miejscami przewód pamięci i przewód zasilania po stacyjce. W wielu wiązkach aftermarketowych przewidziano to fabrycznie, stosując szybkozłącza lub rozpinane konektory na czerwonym i żółtym przewodzie. To praktyczne rozwiązanie. Bez cięcia instalacji.
Przewody głośnikowe podłącza się kanałami: przedni lewy, przedni prawy, tylny lewy, tylny prawy. Każdy kanał ma osobną parę przewodów. Nie wolno łączyć minusów głośników razem, jeśli radio pracuje w układzie mostkowym, a tak jest w większości nowoczesnych odbiorników. Taki błąd kończy się uszkodzeniem końcówki mocy albo natychmiastowym wejściem radia w tryb ochrony.
Wariant bez fabrycznej kostki
Bywają auta, w których fabryczna kostka została wycięta albo instalacja radiowa nie istnieje w kompletnej formie. Wtedy identyfikacja przewodów zaczyna się od pomiaru. Trzeba znaleźć stałe 12 V, zasilanie po stacyjce, punkt masowy i pary przewodów prowadzących do głośników. Bez miernika i podstawowej wiedzy o instalacji elektrycznej łatwo o pomyłkę.
Zasilanie powinno być zabezpieczone bezpiecznikiem dobranym do obciążenia odbiornika. Samo radio pobiera niewiele, ale już jednostka multimedialna z ekranem, modułem Bluetooth i dodatkowymi wyjściami wymaga stabilnego źródła 12 V. Doprowadzenie zasilania cienkim przypadkowym przewodem kończy się spadkami napięcia, nagrzewaniem połączeń i niestabilną pracą.
Prowizoryczne skrętki, wsuwki bez osłon i luźne połączenia to najkrótsza droga do problemów. W praktyce takie montaże wracają po kilku miesiącach z objawami trudnymi do uchwycenia: radio raz działa, raz nie, zanika jeden kanał, pojawiają się trzaski. Instalacja nie wybacza bylejakości.
Antena, osprzęt i funkcje dodatkowe radia
Podłączenie anteny bywa prostsze niż instalacja zasilania, ale również tu zdarzają się pułapki. Starsze auta mają klasyczny wtyk antenowy, nowsze często wymagają adaptera. Samo mechaniczne wpięcie przewodu nie gwarantuje jeszcze poprawnego odbioru. Jeśli samochód korzysta z aktywnej anteny dachowej lub anteny ze wzmacniaczem, potrzebny jest separator zasilania.
Taki separator podaje napięcie na wzmacniacz antenowy przez przewód antenowy albo osobne złącze sterujące. Bez niego radio wyszukuje stacje tylko lokalnie, traci sygnał poza miastem albo odbiera z silnymi zakłóceniami. W codziennym użyciu to widać od razu. Lista stacji jest krótka, a sygnał niestabilny.
W nowoczesnych jednostkach dochodzą kolejne elementy: mikrofon zestawu głośnomówiącego, przedłużacz USB, wejścia audio-wideo, przewód sterujący subwooferem, wyjścia RCA do wzmacniacza czy sygnał kamery cofania. Każdy z tych obwodów ma własną logikę działania. Kamera potrzebuje sygnału biegu wstecznego, wzmacniacz sygnału remote, a mikrofon poprawnego umieszczenia i poprowadzenia przewodu z dala od zakłóceń.
Osobny temat to przyciski na kierownicy. W autach, które fabrycznie miały takie sterowanie, nowe radio nie przejmie tej funkcji samo z siebie. Potrzebny jest interfejs dopasowany do marki samochodu i modelu odbiornika. Bez niego radio zagra, ale obsługa z kierownicy przestaje działać. I to jest standardowa sytuacja, nie wyjątek.
Nietypowe warianty podłączenia i zasilania
Radio samochodowe można uruchomić także poza autem, do testów warsztatowych albo w warunkach domowych. Wymaga to źródła zasilania 12 V o odpowiedniej wydajności prądowej. Dla prostego radia wystarcza stabilny zasilacz 5-10 A, dla rozbudowanej stacji multimedialnej potrzeba większego zapasu. Samo napięcie musi być stabilne. Inaczej urządzenie będzie się restartować.
Przy takim uruchomieniu łączy się masę, stałe zasilanie i zasilanie po stacyjce. W testach kontrolnych przewód ACC bywa mostkowany ze stałym 12 V, aby radio dało się włączyć bez kluczyka. To rozwiązanie czysto robocze. Działa, ale nie odwzorowuje pełnego montażu w samochodzie.
Trzeba też pamiętać o ograniczeniach. Po podłączeniu na krótko radio uruchomi się, lecz nie sprawdzi się w ten sposób działania anteny aktywnej, sterowania z kierownicy, współpracy z fabrycznym wzmacniaczem czy zachowania po wyłączeniu zapłonu. To tylko kontrola podstawowych funkcji urządzenia. Nic więcej.
Weryfikacja działania i typowe usterki po podłączeniu
Po zakończeniu montażu sprawdza się, czy radio uruchamia się poprawnie, czy reaguje na stacyjkę i czy zachowuje pamięć po wyłączeniu zasilania. Jeśli po każdym odpaleniu znika zapis stacji i ustawień, niemal zawsze oznacza to zamienione przewody BAT i ACC albo brak stałego zasilania. To jeden z najczęstszych błędów.
Kolejny etap to kontrola wszystkich głośników. Trzeba sprawdzić balans lewo-prawo, przód-tył oraz czystość dźwięku. Brak jednego kanału bywa skutkiem źle wpiętej kostki, uszkodzonego przewodu w drzwiach albo pomylonej pary kabli. Gdy dźwięk jest płaski i bez basu, warto wrócić do biegunowości głośników. Ten objaw pojawia się regularnie po pośpiesznym montażu.
Odbiór radia mówi dużo o stanie instalacji antenowej. Jeśli stacje znikają podczas jazdy albo radio wyszukuje tylko najsilniejsze częstotliwości, problem leży najczęściej po stronie anteny, separatora albo przewodu sterującego wzmacniaczem antenowym. Sam tuner rzadziej jest winny.
Brak zasilania po montażu wymaga sprawdzenia bezpiecznika w radiu, bezpiecznika w instalacji auta, obecności napięcia na przewodach oraz jakości masy. Gdy urządzenie nie daje dźwięku mimo włączonego wyświetlacza, przyczyną może być aktywny zewnętrzny wzmacniacz bez sygnału sterującego, źle podłączone wyjścia audio albo uszkodzenie końcówki mocy.
Objawy błędnej masy są dość charakterystyczne: zakłócenia zależne od obrotów silnika, trzaski, chwilowe restarty, migotanie ekranu. Zdarza się też, że kostka siedzi w gnieździe tylko częściowo i radio działa wyłącznie do pierwszego wstrząsu. Potem przestaje. To drobiazg, ale potrafi zabrać sporo czasu.
Na końcu zostaje mechaniczne osadzenie radia w kieszeni. Dopiero po pełnym teście urządzenie powinno trafić na swoje miejsce i zostać zablokowane w ramce montażowej. Jeśli zrobi się to wcześniej, każda poprawka wraca do punktu wyjścia. A demontaż świeżo złożonej konsoli nigdy nie poprawia nastroju.
