Multimetr pozwala sprawdzić napięcie akumulatora na postoju, jego spadek podczas rozruchu oraz napięcie w instalacji przy pracującym silniku. Przy odpowiednim wyposażeniu można także zmierzyć pobór prądu po wyłączeniu samochodu. Te odczyty pomagają rozdzielić problemy z naładowaniem, rozruchem i instalacją elektryczną. Nie zastępują jednak testu pojemności ani oceny zdolności rozruchowej.
Zakres oceny stanu akumulatora za pomocą multimetru
W samochodowych instalacjach 12 V pracują akumulatory kwasowo-ołowiowe o różnej konstrukcji: klasyczne z ciekłym elektrolitem, EFB oraz AGM, w których elektrolit jest związany w separatorach z włókna szklanego. Podstawowe pomiary napięcia wykonuje się w nich tak samo, ale wartości odniesienia i dopuszczalne warunki ładowania zależą od technologii oraz danych producenta.
Stan naładowania i stan techniczny to dwie różne rzeczy. Pierwszy opisuje, jaka część dostępnej pojemności jest aktualnie naładowana. Drugi dotyczy między innymi zachowanej pojemności i zdolności oddawania dużego prądu. Zużyty akumulator może osiągnąć prawidłowe napięcie po ładowaniu, a mimo to nie uruchomić silnika. Dobry odczyt na postoju nie rozstrzyga sprawy.
Sam multimetr nie mierzy bezpośrednio pojemności wyrażonej w amperogodzinach ani prądu rozruchowego podanego na etykiecie. Pokazuje napięcie, a w odpowiednim trybie również prąd płynący w badanym obwodzie. Diagnostykę uzasadniają wolne obracanie silnika przez rozrusznik, powtarzające się rozładowanie i utrata możliwości rozruchu po dłuższym postoju. W praktyce podobny objaw może wynikać zarówno z akumulatora, jak i z kiepskiego połączenia masowego.
Warunki pomiaru i bezpieczeństwo pracy przy akumulatorze

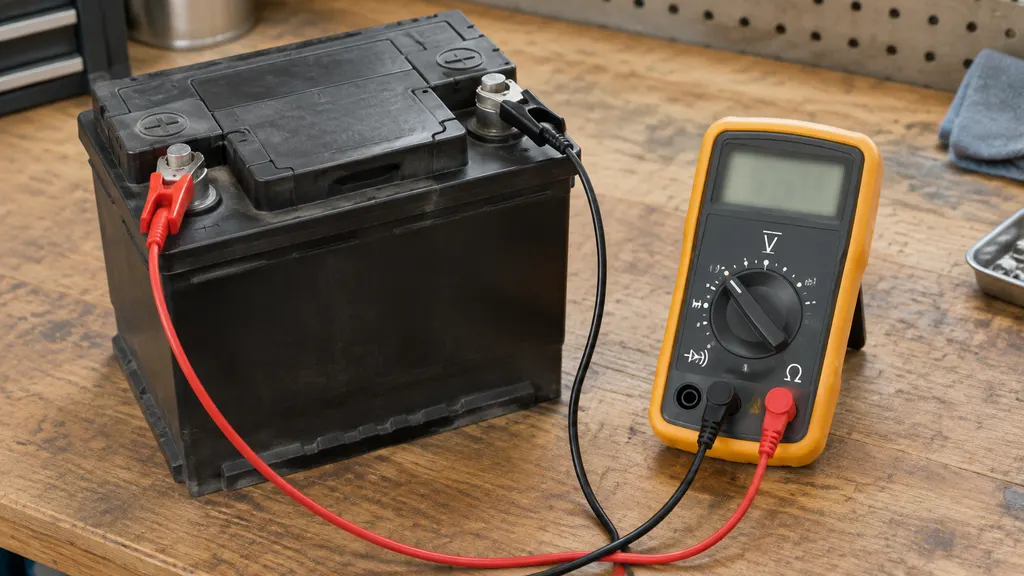

Do badania napięcia potrzebny jest tryb napięcia stałego, oznaczany jako DC lub V z symbolem linii ciągłej i przerywanej. W mierniku z ręcznym wyborem zakresu sprawdza się zakres 20 V, jeśli urządzenie go ma. Czarny przewód trafia do gniazda COM, czerwony do gniazda V. Pomiar odbywa się bezpośrednio na biegunach: czerwona sonda na dodatnim, czarna na ujemnym. Odwrotna polaryzacja daje ujemny znak na wyświetlaczu.
Czysty punkt styku ma znaczenie. Sonda przyłożona do zabrudzonej klemy może dać niestabilny wynik, dlatego napięcie samego akumulatora należy odróżnić od pomiaru na zaciskach instalacji. Odczyt zmieniają także temperatura, włączone odbiorniki i czas, który minął od jazdy lub ładowania. Lampka bagażnika czy aktywny sterownik oznaczają, że akumulator nadal pracuje pod obciążeniem.
Przy akumulatorze nie może dojść do zwarcia biegunów narzędziem ani do iskrzenia. Podczas ładowania mogą wydzielać się gazy, więc potrzebna jest wentylacja i brak źródeł zapłonu. Ochrona oczu ogranicza skutki kontaktu z elektrolitem. Pęknięta obudowa, wyciek lub wyraźne odkształcenie to powód do przerwania pomiarów wymagających obciążania albo ładowania baterii.
Napięcie mierzy się równolegle, natomiast prąd standardowym multimetrem mierzy się szeregowo, po włączeniu urządzenia w obwód. Miernika ustawionego na pomiar prądu nie wolno podłączać bezpośrednio między biegunami. Powstaje wtedy zwarcie, które może uszkodzić przyrząd, przewody i spowodować obrażenia. Przed pomiarem napięcia trzeba sprawdzić również gniazdo czerwonego przewodu, nie tylko położenie pokrętła.
Napięcie spoczynkowe jako wskaźnik poziomu naładowania
Wiarygodny odczyt napięcia spoczynkowego wymaga kilku godzin bez ładowania i istotnego obciążenia. Pomiar po nocnym postoju jest bardziej miarodajny niż wykonany zaraz po zgaszeniu silnika. Po ładowaniu utrzymuje się napięcie powierzchniowe, które zawyża wynik i nie odpowiada jeszcze ustabilizowanemu stanowi akumulatora. W samochodzie należy też uwzględnić czas przechodzenia elektroniki w stan uśpienia.
Dla klasycznego akumulatora z ciekłym elektrolitem, po odpoczynku i w temperaturze 20–25 stopni Celsjusza, zakres 12,6–12,8 V wskazuje na wysokie lub pełne naładowanie. Odczyt 12,4 V odpowiada częściowemu rozładowaniu, a 12,2 V może wskazywać na poziom zbliżony do połowy naładowania. Są to wartości odniesienia, a nie precyzyjny przelicznik napięcia na procenty. Wynik poniżej 12,0 V oznacza znaczne rozładowanie i wymaga oceny po prawidłowym doładowaniu.
W konstrukcjach AGM napięcie w pełni naładowanej baterii może być wyższe niż w klasycznym akumulatorze. Pierwszeństwo mają dane producenta dotyczące konkretnego typu i temperatury pomiaru. Nie należy przypisywać tej samej wartości identycznego poziomu naładowania we wszystkich konstrukcjach.
Wskazanie 12,4–12,5 V nie potwierdza pełnej sprawności. Akumulator może być niedoładowany, mieć ograniczoną pojemność albo podwyższony opór wewnętrzny. W praktyce bateria potrafi utrzymać taki odczyt przez noc, po czym napięcie gwałtownie spada przy pierwszym uruchomieniu silnika. Dopiero pomiar pod obciążeniem ujawnia różnicę.
Spadek napięcia podczas rozruchu i zdolność do zasilania rozrusznika
Podczas uruchamiania silnika miernik pozostaje podłączony do biegunów akumulatora. Znaczenie ma najniższe napięcie, czas jego utrzymywania oraz przebieg rozruchu. Funkcja MIN/MAX ułatwia zapis minimum, o ile przyrząd rejestruje zmiany dostatecznie szybko. Przewody pomiarowe muszą znajdować się poza zasięgiem pasków, wentylatorów i innych ruchomych elementów.
Wartość 9,6 V jest punktem odniesienia stosowanym w określonych testach obciążeniowych w temperaturze pokojowej. Nie stanowi uniwersalnej granicy dla każdego rzeczywistego rozruchu. Krótki spadek przy pierwszym ruchu rozrusznika trzeba odróżnić od napięcia utrzymującego się przez kilka sekund kręcenia. Znaczenie mają wymagania pojazdu, temperatura, stopień naładowania i prąd pobierany przez rozrusznik.
Mróz ogranicza zdolność akumulatora do oddawania prądu, a jednocześnie zwiększa opory obracania zimnego silnika. Duży spadek napięcia może więc wynikać z rozładowania lub zużycia baterii, ale także z nadmiernego poboru prądu przez niesprawny rozrusznik. Opory przewodów i zacisków mogą dodatkowo obniżyć napięcie docierające do rozrusznika. Sam odczyt na biegunach nie lokalizuje wszystkich tych usterek.
Wolny multimetr może pominąć krótkie minimum albo pokazać tylko część zmian. Nawet funkcja zapamiętywania wartości minimalnej ma ograniczenia wynikające z szybkości próbkowania. Gdy silnik obraca się ospale, a zapis wygląda poprawnie, potrzebny jest pomiar spadków napięcia na przewodach i ocena poboru prądu rozrusznika.
Napięcie ładowania i współpraca akumulatora z alternatorem
Przy pracującym silniku pomiar na biegunach pokazuje napięcie instalacji, do której podłączony jest akumulator. W tradycyjnym układzie ładowania zakres 13,8–14,7 V jest użytecznym odniesieniem, lecz właściwe wartości zależą od temperatury i specyfikacji regulatora. Porównanie odczytów bez dodatkowych odbiorników oraz po włączeniu świateł, dmuchawy i ogrzewania tylnej szyby pozwala ocenić reakcję układu na obciążenie.
Inteligentne sterowanie alternatorem zmienia obraz pomiaru. Napięcie może okresowo zbliżać się do napięcia akumulatora, a w innych warunkach przekraczać wartości charakterystyczne dla starszych instalacji. Sterownik uwzględnia stan naładowania, temperaturę, obciążenie silnika i strategię odzyskiwania energii. Dotyczy to również wielu samochodów z funkcją start-stop. Pojedynczy odczyt na biegu jałowym nie wystarcza do uznania alternatora za niesprawny.
Utrzymujące się napięcie niezgodne z wymaganiami pojazdu może wskazywać na problem z alternatorem, regulatorem, sterowaniem lub przewodami. Weryfikacja obejmuje spadek napięcia między wyjściem dodatnim alternatora a dodatnim biegunem akumulatora oraz między obudową alternatora a biegunem ujemnym. Pomiar wykonuje się pod obciążeniem, bo wtedy ujawniają się opory połączeń. W praktyce skorodowany przewód masowy może dawać objawy przypisywane alternatorowi, choć samo urządzenie pracuje prawidłowo.
Pobór prądu na postoju a utrata energii z akumulatora
Utrata energii podczas postoju ma dwa odrębne źródła: samorozładowanie baterii i pobór prądu przez instalację samochodu. Alarm, odbiornik pilota i pamięć sterowników pozostają zasilane także po zamknięciu auta. Nadmierny pobór może wynikać z modułu, który nie przechodzi w stan uśpienia, albo z dołożonego urządzenia. Sam spadek napięcia po kilku dniach nie rozstrzyga, który mechanizm odpowiada za problem.
Sterowniki potrzebują czasu na zakończenie pracy. W zależności od modelu proces ten trwa kilkanaście minut lub dłużej, a prawidłową procedurę określa dokumentacja pojazdu. Otwarcie drzwi, kluczyk pozostawiony w pobliżu auta z dostępem bezkluczykowym czy komunikacja aplikacji mogą ponownie wybudzić elektronikę. Odczyt wykonany tuż po wyłączeniu zapłonu nie opisuje jeszcze poboru w stanie uśpienia.
W wielu samochodach ustabilizowany pobór mieści się w dziesiątkach miliamperów, a wartości 20–50 mA są spotykane w sprawnych instalacjach. Nie jest to norma dla wszystkich aut. Dla porównania stały pobór 50 mA zużywa 1,2 Ah w ciągu doby, a 200 mA już 4,8 Ah. Rzeczywisty bilans może być większy, jeśli moduły okresowo się wybudzają.
Szeregowy pomiar wymaga właściwego gniazda prądowego, odpowiedniego zakresu i sprawnego bezpiecznika w mierniku. Trzeba sprawdzić dopuszczalny prąd oraz czas pracy na danym zakresie. Odłączenie akumulatora może skasować ustawienia, wywołać błędy lub zmienić stan sterowników, przez co późniejszy odczyt nie odtworzy warunków sprzed odłączenia.
Podczas takiego pomiaru nie wolno uruchamiać silnika ani włączać odbiorników przekraczających dopuszczalny prąd przyrządu. Multimetr nie służy do szeregowego pomiaru prądu rozrusznika. Alternatywą jest miernik cęgowy obsługujący prąd stały, z rozdzielczością wystarczającą do pomiaru miliamperów. Pozwala badać pobór bez rozpinania obwodu, lecz wymaga prawidłowego zerowania i objęcia cęgami pojedynczego przewodu.
Łączna interpretacja wyników i potrzeba dodatkowej diagnostyki
Cztery pomiary odpowiadają na różne pytania diagnostyczne. Ich zestawienie pozwala zawęzić obszar poszukiwań, ale nie daje podstaw do automatycznej wymiany akumulatora po jednym niekorzystnym odczycie.
- Niskie napięcie spoczynkowe wskazuje na niedoładowanie lub rozładowanie. Dalsza ocena obejmuje pełne ładowanie właściwą ładowarką, odpoczynek i ponowny pomiar, a przy nawrocie problemu także kontrolę ładowania oraz poboru na postoju.
- Duży spadek podczas rozruchu kieruje uwagę na akumulator, rozrusznik i połączenia. Rozdzielenie przyczyn wymaga testu baterii, pomiaru prądu rozrusznika oraz spadków napięcia w obwodzie rozruchowym.
- Napięcie ładowania niezgodne ze specyfikacją wymaga sprawdzenia alternatora, regulatora, sterowania i przewodów. W układzie inteligentnym konieczne jest uwzględnienie aktualnego trybu pracy.
- Nadmierny pobór po uśpieniu elektroniki wskazuje na utratę energii w instalacji. Dalsza diagnostyka dotyczy aktywnych modułów, wyposażenia dodatkowego i obwodów odpowiedzialnych za pobór.
Ponowna ocena po pełnym naładowaniu pomaga oddzielić chwilowy niedobór energii od trwałej utraty sprawności. Test obciążeniowy sprawdza zachowanie napięcia przy zadanym obciążeniu, a tester przewodności ocenia parametry związane ze zdolnością rozruchową. Rzeczywistą pojemność określa kontrolowane rozładowanie według warunków przewidzianych dla danego akumulatora. To różne badania, nie zamienne nazwy tego samego testu.
Pomiar gęstości elektrolitu ma zastosowanie wyłącznie w konstrukcjach z dostępnymi celami i musi uwzględniać temperaturę. Różnice między celami mogą ujawnić nierównomierne naładowanie lub uszkodzenie. Szczelnego akumulatora AGM nie otwiera się do takiego badania.
Długotrwałe niedoładowanie sprzyja zasiarczeniu i utracie pojemności. Doładowywanie zgodne z wymaganiami baterii oraz sprawne połączenia elektryczne ograniczają ten problem, ale nie odwracają każdego uszkodzenia. Wycieki, pęknięcia, nadmierne nagrzewanie i powracające trudności z rozruchem są przesłankami do oceny serwisowej. W takich warunkach sam multimetr już nie wystarczy.
